Del cartón al panel emplomado: cómo se trabaja una vidriera en el taller
Krotritu recoge notas escritas sobre el trabajo del vidrio de color: leer un cartón y despiezarlo, cortar y repasar cada pieza, montar el panel en plomo o en cinta de cobre, soldarlo, masillarlo, pintar con grisalla y cocer, y por último colocarlo y ventilarlo en el hueco.

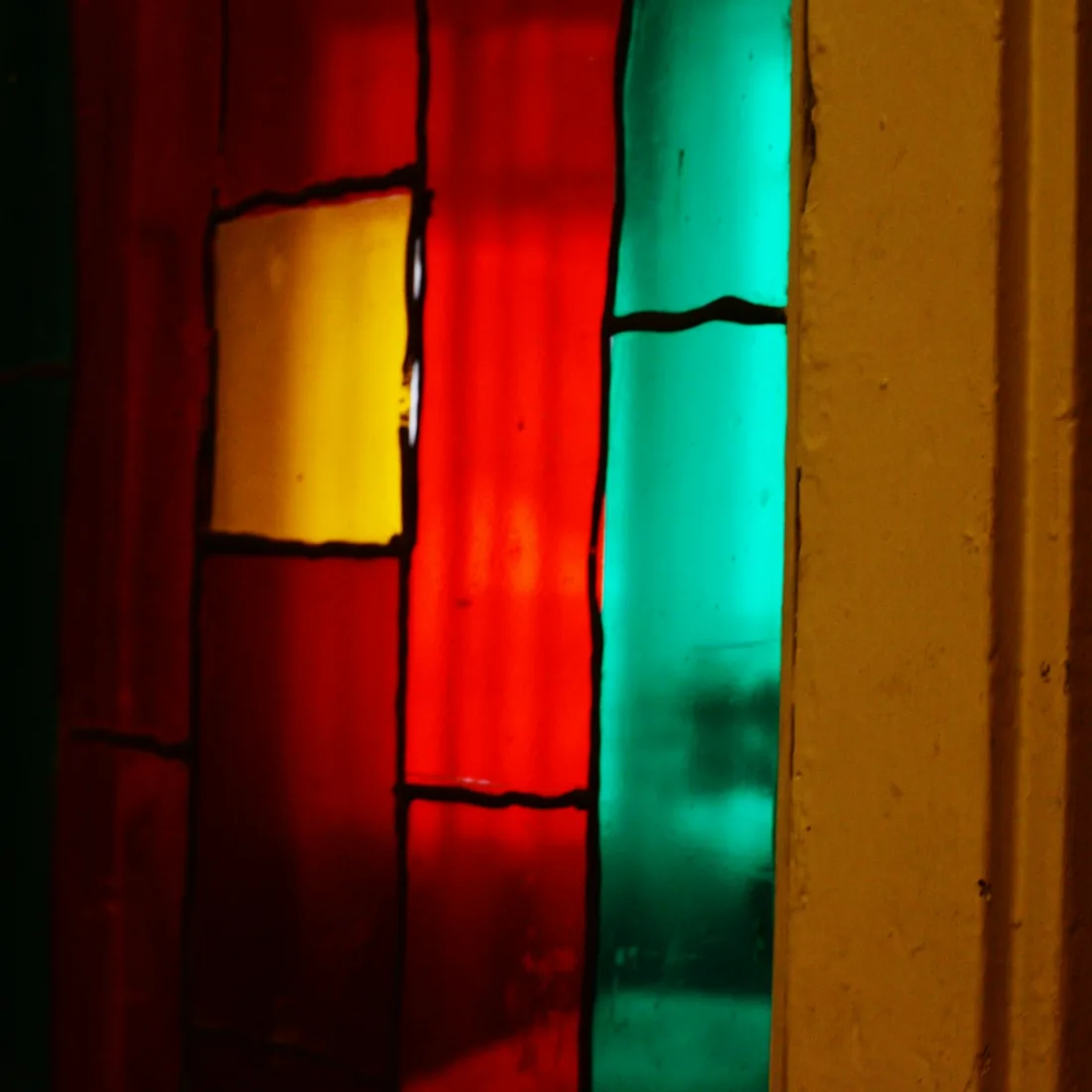

A contraluz se ve lo que realmente sostiene una vidriera: una red continua de plomo que dibuja y, al mismo tiempo, resiste. El color no se pinta encima, está dentro del vidrio, y cambia con el espesor de cada pieza y con la hora del día. Imagen editorial de referencia.
Leer el cartón y despiezar el panel
Todo lo que ocurre después está decidido aquí: el dibujo a tamaño real y el grosor de la línea que lo recorre.
El cartón es el dibujo del panel a escala 1:1. Sobre él se marcan las medidas exactas del hueco, el sentido de la lectura y, sobre todo, la línea de despiece: el trazo que separa una pieza de otra. Esa línea no es una raya cualquiera, tiene un grosor que corresponde al alma del perfil de plomo que se va a usar, normalmente entre 1,5 y 1,75 mm. Si el dibujo se despieza ignorando ese grosor, el panel crece unos milímetros por cada junta y al final no entra en el marco.
En el trabajo tradicional se manejan tres copias del mismo dibujo: una se guarda intacta como referencia, otra se recorta para obtener las plantillas de cada pieza y la tercera se clava en la mesa y sirve de guía durante el montaje. Las piezas se numeran siguiendo un orden de montaje lógico, casi siempre de una esquina inferior hacia arriba, y se anota en cada una el color y el tipo de vidrio previsto.
El recorte del despiece se hace con tijera de tres hojas, que retira exactamente la banda de papel correspondiente al alma del plomo. Es una herramienta sencilla y difícil de sustituir: sin ella hay que compensar el grosor a mano, pieza por pieza, con el error acumulándose junta tras junta.
Antes de cortar el primer vidrio
- Medir el hueco en varios puntos: los marcos antiguos rara vez son rectángulos perfectos.
- Descontar la holgura de colocación, además del cerco perimetral.
- Decidir dónde caen las barras de refuerzo y hacerlas coincidir con líneas del dibujo.
- Comprobar que ninguna pieza queda tan estrecha o tan puntiaguda que resulte imposible de cortar.
- Marcar en el cartón el sentido de las vetas o estrías del vidrio que lo tenga.
Conviene mirar el despiece también como estructura, no solo como dibujo. Una vidriera se comporta mejor cuando las líneas de plomo forman recorridos largos y continuos de lado a lado, en lugar de muchos encuentros cortos que se cruzan en el mismo punto. Los nudos donde confluyen cuatro o cinco plomos son los puntos débiles del panel: es ahí donde aparecen las primeras deformaciones cuando el conjunto empieza a ceder por su propio peso.
Por eso, en paneles grandes, el reparto de piezas se piensa a la vez que el reparto de refuerzos. Una línea recta del dibujo que coincide con un barrote deja de ser un problema y pasa a ser el sitio donde el panel se apoya.
Cortar el vidrio y repasar el canto
El cortavidrios no corta: raya. La rueda de carburo abre una fisura superficial y controlada, y el vidrio se separa después siguiendo esa fisura. De ahí las dos reglas básicas del banco: un solo pase por línea, siempre continuo y sin levantar la herramienta, y separación inmediata, porque la fisura pierde tensión en cuestión de minutos y a partir de ahí la rotura se desvía.
La plantilla de papel se coloca sobre la plancha teniendo en cuenta la textura y, si el vidrio la tiene, la dirección de las estrías. Se raya siguiendo el borde de la plantilla, se separa con las manos o con el alicate de corte, y solo entonces se comprueba la pieza contra el cartón. Las curvas cóncavas cerradas no se sacan de un solo gesto: se quitan en varios pases sucesivos, retirando media luna tras media luna hasta llegar a la línea.
Errores que se repiten
- Repasar dos veces la misma raya: estropea la rueda y astilla el canto.
- Cortar sobre una superficie dura o con restos de vidrio debajo.
- Dejar las piezas cortadas para el día siguiente sin separarlas.
- Ajustar la pieza al cartón sin holgura, y descubrirlo cuando ya está todo cortado.
Después del corte llega el repasado del canto con el alicate grifa, que muerde el borde en pequeños mordiscos hasta llevar la pieza a su línea. Es un trabajo de paciencia: se avanza desde fuera hacia la marca, con mordiscos cortos y paralelos al borde, nunca con un bocado grande que arranque una esquina entera.
El ajuste final depende de la técnica de montaje. En emplomado, cada pieza debe quedar ligeramente por dentro de la línea del cartón, porque el alma del plomo ocupa su sitio; si el vidrio llega justo al trazo, el panel se abre. En cinta de cobre ocurre lo contrario: las piezas se tocan casi entre sí y el canto tiene que ser regular y perpendicular, porque la cinta no perdona un borde con conchas ni un vidrio que se ha quedado en bisel. Una lima diamantada o una pequeña esmeriladora de agua sirven para igualar los cantos antes de encintar.
Vidrio coloreado, plaqué y grabado
El color de una vidriera está en la masa del vidrio, no encima. Se obtiene añadiendo óxidos metálicos a la mezcla fundida, y cada óxido tiene su carácter: unos dan tonos estables y planos, otros varían de intensidad dentro de la misma plancha. Un vidrio coloreado en masa mantiene su tono aunque se rompa o se muela, y su intensidad depende del espesor: la misma plancha parece más oscura donde es más gruesa, algo muy visible en el vidrio soplado antiguo, lleno de burbujas, estrías y diferencias de grosor.
El plaqué es otra cosa. Es un vidrio de base incolora o clara sobre el que se ha depositado una capa muy fina de color durante el soplado. Su interés está precisamente en poder retirar esa capa: rebajándola en zonas concretas aparece el vidrio de debajo y se obtienen dos tonos en una sola pieza, sin ninguna junta de plomo entre ellos. Es el recurso clásico para escudos, letras, rostros y detalles que serían imposibles de despiezar.
Para qué sirve cada tipo
- Catedral: transparente y coloreado en masa, deja ver a través; el fondo habitual de muchos paneles.
- Opalina: traslúcida y lechosa, difunde la luz y oculta lo que hay detrás.
- Soplado a la antigua: irregular y con burbujas, imprescindible en trabajos de restauración.
- Plaqué: base clara con capa de color, pensada para grabar.
- Vidrio con textura: martelé, rayado o granulado, cambia mucho según la luz.
El grabado consiste en retirar la capa de color del plaqué en las zonas que se protegen con una reserva. Históricamente se hacía con ácido fluorhídrico, un producto de manipulación muy delicada que exige instalaciones, extracción y protecciones específicas, y que hoy queda fuera del alcance de la mayoría de los talleres pequeños.
La alternativa habitual es el chorro de arena, que erosiona mecánicamente la superficie dentro de una cabina cerrada. Permite trabajar por grados: un paso ligero deja el color velado, varios pasos sucesivos lo retiran del todo. La reserva se recorta en vinilo adhesivo y se levanta por partes, de modo que unas zonas reciben más abrasión que otras y aparece una gradación continua en una sola pieza.
El perfil de plomo, pieza a pieza
El plomo de vidriera tiene sección en H: un alma central y dos alas que abrazan el vidrio por las dos caras. Se fabrica en distintos calibres, y elegir el calibre es una decisión de dibujo tanto como de estructura, porque el ancho del ala es la línea negra que se verá a contraluz. El perímetro del panel se cierra con un perfil en U, más rígido, que protege el canto y encaja en el galce del marco.
Antes de usarlo, el plomo se estira ligeramente sujetándolo por un extremo: así se endereza, se compacta y deja de comportarse como un material blando y ondulado. Luego se abren las alas con un abreplomos para que el vidrio entre sin forzar.
Ritmo del banco
- Clavar dos reglas en ángulo recto sobre el cartón, que marcan las dos aristas de referencia.
- Colocar el cerco perimetral en esas dos aristas.
- Encajar la primera pieza y cortar el plomo a medida con el cuchillo, con un corte limpio y perpendicular.
- Ir avanzando en diagonal, sujetando cada pieza con clavos de montaje contra la regla.
- Cerrar los dos lados restantes del cerco y comprobar la escuadra antes de soldar.
El corte del plomo es lo que decide el aspecto final de cada nudo. Un corte demasiado corto deja un hueco que luego hay que rellenar de estaño; un corte largo levanta la pieza contigua y desplaza el dibujo. Conviene cortar ligeramente justo y presentar el perfil antes de asentarlo del todo, sin apretar: el plomo se deja corregir mientras el panel está abierto y deja de hacerlo cuando ya está soldado.
Durante todo el montaje hay que recordar que se está manipulando plomo. Guantes, banco ventilado, nada de comer ni beber en la zona de trabajo, y lavado de manos al terminar cada sesión. Los recortes se recogen en un recipiente cerrado y se llevan a un punto de recogida de metales, nunca a la basura doméstica.
La técnica de la cinta de cobre
Piezas pequeñas, curvas cerradas y volúmenes que el plomo no puede seguir.
En la técnica de cinta de cobre, cada pieza se rodea con una cinta adhesiva de cobre que sobresale por igual a ambos lados. La cinta se centra sobre el canto, se dobla sobre las dos caras y se bruñe con un palillo hasta que queda pegada sin arrugas. Después, el estaño se extiende sobre el cobre y une las piezas formando un cordón continuo que es a la vez junta y estructura.
Sus ventajas son claras cuando el dibujo pide detalle: permite piezas muy pequeñas, curvas cerradas y encuentros que el perfil de plomo no puede seguir, y hace posible el montaje tridimensional de lámparas y objetos. A cambio, exige un canto muy regular, consume bastante más estaño y obliga a soldar prácticamente toda la superficie de junta, no solo los nudos.
Cuándo conviene cada una
- Plomo: paneles de ventana, superficies grandes, piezas de tamaño medio, reposición y restauración.
- Cinta de cobre: piezas pequeñas, líneas finas y variables, objetos y lámparas.
- Mixto: zonas de detalle resueltas en cobre e integradas en un panel emplomado.
El ancho de la cinta se elige en función del espesor del vidrio: debe sobrar lo justo para doblarse unos dos milímetros sobre cada cara. Si sobra demasiado, la línea de estaño resulta gruesa y desigual; si falta, la unión no agarra y la pieza se suelta con el tiempo. Al terminar, el estaño puede dejarse en su color o tratarse con pátina para oscurecerlo y acercarlo al tono del plomo.
Soldadura y masillado del panel
Son dos operaciones distintas que suelen confundirse: la primera fija, la segunda sella y rigidiza.
En un panel emplomado solo se suelda en los nudos, allí donde un perfil encuentra a otro. Se limpia la superficie, se aplica el decapante justo en el punto y se apoya la punta del soldador el tiempo necesario para que el estaño fluya y forme una gota plana. Demasiado calor derrite el ala del plomo; demasiado poco deja una soldadura fría que se despega al mover el panel. Se suelda una cara, se deja enfriar, se voltea y se repite por la otra.
El masillado viene después y cambia por completo el comportamiento del panel. La masilla, a base de aceite de linaza, blanco de España y pigmento, se introduce bajo las alas del plomo con un cepillo duro y movimientos circulares hasta que rellena todo el hueco entre el vidrio y el perfil. Sobra siempre, y ese sobrante se retira espolvoreando blanco de España o serrín fino, que absorbe el aceite y permite limpiar sin arrastrar la masilla ya introducida. Un palito de madera afilado repasa el borde de cada ala y define la línea.
Un panel sin masillar es flexible y suena a hueco; un panel masillado y curado se comporta como una sola pieza rígida y deja de dejar pasar el aire y el agua. El curado tarda semanas, y durante ese tiempo el panel se mantiene en posición vertical y sin instalar. La limpieza final, cuando la masilla ya ha secado en superficie, se hace con un cepillo y sin disolventes agresivos.
Grisalla: pintar sobre vidrio y cocerlo
La grisalla es una pintura vitrificable compuesta por óxidos metálicos molidos y un fundente, que se mezcla con agua y goma arábiga o con un medio graso. No cubre el vidrio como una capa opaca: lo que hace es filtrar la luz. Todo el dibujo de una vidriera figurativa —los rasgos, los pliegues, las sombras, las inscripciones— está hecho restando luz, nunca añadiendo color.
El trabajo se organiza en capas. Primero el trazo, con pincel fino y una grisalla más cargada, siguiendo el dibujo del cartón colocado debajo. Después la veladura, una capa uniforme y clara que se extiende sobre la pieza y se iguala con un pincel blando de pelo largo. Sobre esa veladura todavía fresca o ya seca se trabaja restando: se abren luces con una pluma, una aguja o un pincel casi seco, y así aparecen los volúmenes.
Por qué falla una cocción
- Grisalla demasiado gruesa: se agrieta o salta al fundir.
- Vidrio con restos de grasa o de huella dactilar bajo la capa.
- Subida o bajada de temperatura demasiado rápidas.
- Piezas apoyadas sobre un lecho irregular, que se deforman.
- Segunda cocción a temperatura igual o mayor que la primera, que arrastra el trabajo anterior.
La cocción se hace en horno de mufla, con las piezas apoyadas sobre un lecho refractario. La grisalla funde en un rango aproximado de 600 a 640 °C, con una subida progresiva, un tiempo breve de mantenimiento y un enfriamiento lento y controlado, que es donde se juega la integridad de la pieza. El vidrio no rompe por calor, rompe por diferencia de temperatura entre zonas.
Cuando un mismo vidrio lleva varias capas, se cuece varias veces, y cada cocción se programa a una temperatura algo inferior a la anterior para no remover lo ya fijado. En esa secuencia se incorporan también el amarillo de plata, que no se apoya sobre el vidrio sino que tiñe su superficie en tonos que van del limón al ámbar, y los esmaltes de color, más delicados y con un margen de temperatura más estrecho.
Instalar y ventilar el panel
Una vidriera no se cuelga: se apoya y se sujeta. El panel entra en el galce del marco con holgura suficiente para dilatar, se calza y se fija con junta elástica, con perfiles de retención o con masilla, según el tipo de carpintería. El galce debe poder drenar y ventilar hacia el exterior, porque en él siempre acaba entrando agua, y un galce que retiene humedad deteriora tanto la madera como el plomo.
A partir de cierta superficie el panel necesita refuerzos horizontales. Se colocan barrotes o vientos de sección plana o redonda, apoyados en el marco, y el panel se ata a ellos mediante bridas de cobre soldadas a los nudos del plomo. La regla práctica es hacerlos coincidir con líneas del despiece: así el refuerzo desaparece dentro del dibujo en lugar de cruzarlo.
Cuando la vidriera se protege con un acristalamiento exterior, la solución habitual consiste en dejar el panel antiguo hacia el interior y mantener una cámara ventilada entre ambos, con aberturas arriba y abajo que permitan la circulación del aire de la sala. Un vidrio de protección sellado herméticamente hace justo lo contrario de lo que se pretende: crea una cámara donde condensa la humedad y acelera la corrosión de la superficie del vidrio histórico y de la grisalla. En climas cálidos y secos como buena parte del interior peninsular, el problema no es tanto la lluvia como el salto térmico entre el día y la noche.
- Comprobar la planitud del panel antes de presentarlo en el hueco.
- Transportarlo y almacenarlo siempre en vertical, apoyado por su lado largo.
- Dejar holgura perimetral y no forzar nunca el panel en un galce corto.
- Asegurar el drenaje del galce y la ventilación de la cámara, si la hay.
- Revisar el estado de las bridas y de los apoyos pasados los primeros meses.
Restaurar sin borrar lo que ya estaba
Ante una vidriera antigua, el trabajo empieza documentando: fotografía de conjunto y de detalle por las dos caras, calco del despiece, mapa de daños con las roturas, las lagunas, las piezas sustituidas en intervenciones anteriores y las zonas donde la grisalla se ha perdido. Ese calco es después la única referencia fiable cuando el panel está desmontado sobre la mesa.
El criterio general es intervenir lo menos posible y de forma reversible. El vidrio original se conserva siempre que pueda seguir cumpliendo su función, incluso roto: una fractura limpia puede volver a unirse con adhesivo adecuado, y esa opción suele ser preferible a introducir un plomo de reparación que añade una línea negra que el autor nunca dibujó.
Qué se documenta antes de desmontar
- Numeración de piezas y orientación del panel.
- Marcas de taller, inscripciones y fechas en el plomo o en el vidrio.
- Piezas que no pertenecen al conjunto original.
- Estado de la grisalla y de los esmaltes, cara por cara.
- Deformaciones, abombamientos y puntos de apoyo perdidos.
El reemplomado completo es una intervención mayor y no siempre está justificada. Se plantea cuando el plomo ha perdido su capacidad mecánica —fatiga, corrosión, grietas en las alas— y el panel ya no se sostiene; pero desmontar un panel implica perder información material que no se recupera, y a veces basta con reforzar, reparar juntas concretas y devolver la planitud. Cuando hay que reponer piezas ausentes, la reintegración se hace con vidrio de características compatibles y debe poder distinguirse de cerca, aunque a distancia el conjunto se lea como una unidad.
Cómo se organiza una mesa de trabajo
Un taller de vidriera se organiza alrededor de una superficie grande, plana y resistente, a la altura adecuada para trabajar de pie durante horas. Sobre ella se clava el cartón, se montan los paneles y se corta, y por eso conviene que el tablero pueda sacrificarse y sustituirse con el tiempo.
El resto del espacio se reparte por funciones que no deben mezclarse: una zona de corte, una zona de montaje y soldadura con extracción, una zona húmeda para el esmerilado y el lavado, y una zona limpia para el trabajo de grisalla, que no tolera el polvo. Las planchas de vidrio se guardan siempre en vertical, separadas por color y con el canto protegido; apiladas en horizontal se rayan y se rompen por su propio peso.
- Caja de luz o mesa retroiluminada para comprobar el color y el ajuste de las piezas.
- Extracción localizada en el punto de soldadura, además de ventilación general.
- Contenedor cerrado y exclusivo para recortes y residuos de plomo.
- Guantes anticorte, gafas de protección y calzado cerrado siempre a mano.
- Limpieza en húmedo del suelo y del banco, nunca a escoba, para no levantar polvo.
El corte y el repasado ocupan buena parte del tiempo de taller. Imagen editorial de referencia; no documenta ninguna actividad concreta de este proyecto.
Qué se publica en Krotritu
Krotritu es un proyecto editorial independiente dedicado al oficio de la vidriera artesanal. Publica textos escritos, sin catálogo, sin tienda y sin servicios asociados.
- Proyecto y despiece: lectura del cartón, plantillas, orden de montaje y reparto de refuerzos.
- Corte y ajuste: rayado, separación, repasado de cantos y tolerancias según la técnica.
- Materiales: vidrio coloreado en masa, plaqué, grabado, texturas y opalinas.
- Emplomado: calibres, cerco perimetral, ritmo de banco y manipulación segura del plomo.
- Cinta de cobre: encintado, bruñido, soldadura continua y comparación con el plomo.
- Soldadura y masilla: nudos, estaño, masillado, curado y limpieza.
- Grisalla y horno: capas, veladuras, amarillo de plata y ciclos de cocción.
- Colocación: galce, bridas, barrotes, cámara ventilada y mantenimiento.
- Restauración: documentación previa, criterios de intervención y reintegración.
- Taller: zonas de trabajo, almacenamiento del vidrio y seguridad.
Los textos se revisan y amplían con el tiempo. Describen prácticas habituales del oficio y no sustituyen la formación presencial ni el criterio de un profesional ante una obra concreta, especialmente cuando se trata de vidrieras históricas protegidas.
